（1）42CrMo鋼雙頭螺柱應力腐蝕斷口形貌
螺柱在螺紋收尾處的牙底斷裂，斷口微觀形貌為沿晶、穿晶混合斷口,有較多二次裂紋，并有被腐蝕的區域。裂源區為顏色較深無光澤的腐蝕區域，擴展區微觀形貌為準解理及少量二次裂紋，瞬斷區呈韌窩形貌，呈應力腐蝕斷口特征。
由于在工作環境中螺柱受到腐蝕，其應力集中處產生了應力腐蝕裂紋，應力腐蝕裂紋的兩側成為腐蝕區域，顏色較深無光澤；裂紋進一步擴展雙頭螺柱斷裂，見圖9-82、圖9-83和圖9-84。

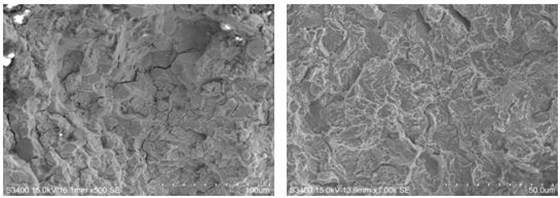

圖9-82 裂源區電鏡形貌 圖9-83擴展區微觀形貌
圖9-84 瞬斷區微觀形貌
