45鋼六角頭螺栓淬火裂紋失效分析
因熱處理造成的缺陷較多，如淬火裂紋、脫碳、過熱、過燒、晶間腐蝕、粗大晶粒組織等，其中，脫碳、過熱、過燒、晶間腐蝕、粗大晶粒組織等很好判定，只有淬火裂紋的判定有一定的特殊性。
淬火裂紋為表面開口缺陷，由表及里擴展，末端尖細，走勢有力，沿晶和穿晶擴展，兩側耦合明顯，兩側組織基本一致，且無脫碳現象。
（1） 45鋼六角螺母熱處理淬火裂紋
45鋼六角螺母淬火后表面螺紋處發現裂紋，裂紋自螺母外表面逐漸向里延伸，裂紋尾部尖細，且出現分支，高倍下呈沿晶、穿晶開裂，裂紋兩側無脫碳現象，這些現象均屬于淬火裂紋的特征，見圖8-1和圖8-2。

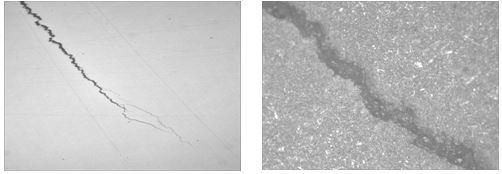

圖8-1 螺母淬火裂紋未腐蝕 圖8-2 螺母淬火裂紋局部放大 500×
（2） 45鋼六角頭螺栓頭下R處的淬火裂紋
45鋼六角頭螺栓熱處理后發現頭下圓角R處有裂紋，該裂紋不是原材料裂紋和加工裂紋，裂紋形貌特征呈現淬火裂紋，在淬火時產生，在裝配時斷裂，見圖8-3。
（3） 墊圈表面材料開口缺陷＋淬火裂紋
墊圈表面有一開口缺陷，缺陷為材料缺陷。開口缺陷處的底部，在淬火組織應力和熱應力的作用下擴展為淬火裂紋，見圖8-4。
（4） 六角螺母折疊缺陷＋淬火裂紋
螺母原表面有一缺陷，該缺陷與表面呈一定角度由表及里發展，裂紋起始端與表面呈一定角度，這是折疊裂紋的典型特征。螺母淬火時在淬火組織應力和熱應力的作用下折疊裂紋擴展為淬火裂紋（折疊裂紋＋淬火裂紋），見圖8-5。
（5）45鋼螺母淬火裂紋
螺母淬火后發現有裂紋，裂紋走勢剛勁有力，裂紋兩側無脫碳，說明裂紋不是原材料裂紋和機加工裂紋，裂紋在淬火時產生，見圖8-6。

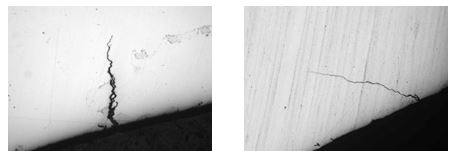

圖8-5 折疊+淬火裂紋拋光態形貌 圖8-6 淬火裂紋拋光態形貌
