彈簧尺寸外觀視覺檢測結構原理
1、檢測系統的組成部分
浙江國檢彈簧自動視覺檢測系統的硬件構成如圖所示，彈簧水平置于白色旋轉軸上，由步進馬達驅動軸轉動。PLC除了負責發出脈沖驅動馬達旋轉外，也將此脈沖作為外部觸發信號接入圖像采集卡，以保證采集到等比例的圖像。相機采用德國Basler公司的線陣相機系列，配合圖像采集卡一起完成圖像的采集工作。采集的彈簧展開圖如圖1所示。相機采集完一幀彈簧的展開圖后，經圖像采集卡送入計算機進行處理。計算機主要完成硬件的配置及初始化、圖像處理、數據分析與保存等功能。經圖像處理得到彈簧表面缺陷和尺寸的關鍵參數后，計算機將其與對應規格的彈簧標準庫信息進行比對，以標識不合格彈簧。

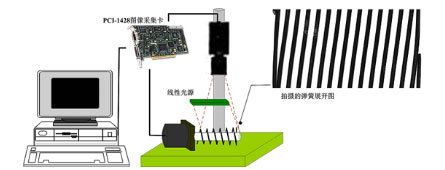

彈簧自動檢測系統示意圖
2、線陣相機與采集卡的配合
線陣相機的取像原理與面陣不同，它每次只采集一行圖像，只有在鏡頭與被拍攝物體之間存在相對運動時才能采完一幀完整的二維影像。圖中，縱向?yàn)榫€陣傳感器的方向，其分辨率由線陣CCD決定;橫向表示相機的掃描方向，其分辨率由步進電機的最小步距決定。電機運動速度過大，圖像會被壓縮，如圖所示;速度太小，圖像則會被拉伸，如圖。

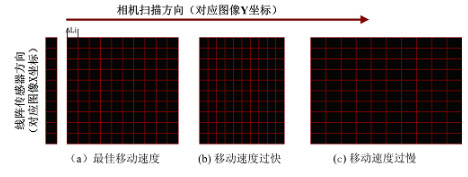

運動速度不同時的對應成像效果
為了得到等比例的圖像，設置相機工作于外部邊沿觸發模式，如圖。在這種模式下，相機的線掃率完全由外部信號的頻率決定，兩者關系公式：線掃率=1/外部信號頻率。NI公司的PCI-1428圖像采集卡提供了四對外部觸發端口(分別從Trig_(0)到Trig_(3)，輸入信號類型為T(mén)TL電平)，支持線陣相機的外同步取像模式。將PLC發出的脈沖接入PCI-1428采集卡的任一外部觸發端口，這樣就實現了馬達轉速與線掃率之間的對應。MAX(Measurement & Automation Explorer)是NI公司開發出來方便用戶對各種硬件進行設置和測試的軟件。在MAX中，可以根據需要配置采集卡的基本參數，如取像模式，圖像大小，觸發信號的類型等。

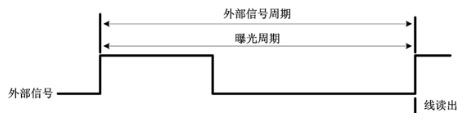

外部邊沿觸發模式(ExSync，Edged-controlled Mode)
