分享：小試樣拉伸試驗方法

摘 要:針對熱模擬壓縮試驗的試樣小,且無法直接對其進行拉伸試驗的問題,利用自制研發的 小試樣夾具進行小試樣拉伸試驗。通過對8種不同強度級別的試樣分別進行小試樣拉伸試驗及硬 度測試,分析二者的相關性;對比了小試樣和標準拉伸試樣的分析結果。結果表明:小試樣和標準 拉伸試樣的拉伸試驗結果基本一致,抗拉強度標準偏差均小于3.00,用小試樣可較準確地測定出 材料的抗拉強度。

關鍵詞:熱模擬;拉伸夾具;抗拉強度;硬度

中圖分類號:TB331;TG115.5             文獻標志碼:A                        文章編號:1001-4012(2023)04-0001-03

在新產品研發、改進工藝時,通常會在熱模擬機 上進行軋制模擬[1-2]、焊接熱影響區模擬[3]、熱處理、 測試過冷奧氏體連續冷卻轉變(CCT)曲線、等溫轉 變(TTT)曲線等模擬試驗[4-6],而完成熱模擬試驗 的壓 縮 圓 餅 試 樣 高 度 只 有 12 mm,直 徑 約 為 20mm,無法在常規試驗機夾具上對其進行拉伸試 驗,只能進行金相檢驗和硬度測試。如果需要得到 抗拉強度,通常要根據 GB/T1172—1999《黑色金 屬硬度及強度換算值》標準,由硬度進行換算[7-9]。 硬度換算方法只是一種間接的方式,雖然效率高,但 是準確度難以判定,無法用該參數指導產品的力學 性能。對于海工鋼、橋梁鋼、低合金高強鋼、管線鋼、 船板鋼等對強度指標要求特別高的材料,可以通過 熱模擬試驗摸索出合適的工藝參數,得到直觀的抗 拉強度。筆者自制了小試樣拉伸試驗夾具[10-13],與 拉伸試驗機連接,再進行一系列小試樣拉伸試驗,可 以較準確地測出材料的抗拉強度,對產品的研發具 有實際工程價值。

1 試樣制備和試驗方法

1.1 試樣制備

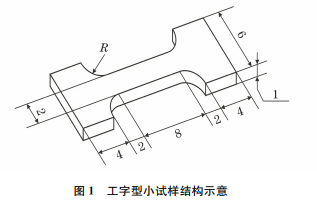

將高度為12mm,直徑約20mm 的熱模擬試 驗壓縮圓餅試樣加工成工字型小試樣,其結構如圖 1所示。工字型小試樣的加工步驟及表面磨拋工藝 為:① 取已完成熱模擬高溫壓縮試驗的小圓餅試 樣,用線切割方法沿小圓餅試樣中部切割成直徑為 20mm,厚度為1mm 的薄片;② 用磨樣機磨拋薄片試樣,使厚度均勻,表面粗糙度小于0.8μm,滿足 GB/T 228.1—2021《金屬材料 拉伸試驗 第1部 分:室溫試驗方法》的要求;③ 用線切割方法將小圓 餅試 樣 切 割 成 中 間 寬 度 為 2mm,平 行 長 度 為 8mm,過渡圓弧半徑為2mm 的工字型試樣;④ 用 磨樣裝置將試樣表面和側面進一步打磨,表面粗糙 度小于0.8μm。將模具鋼加工成小尺寸工字型試 樣夾具,其外觀如圖2所示。

1.2 試驗方法

檢測依據GB/T228.1—2021標準。電子拉伸 試驗機通過計量檢定,精度為0.5級,試驗機額定載 荷為±5kN,應變速率為1×10-3s-1。硬度測試選 用T2500型全自動維氏硬度計。

2 試驗結果與討論

2.1 小試樣拉伸試驗結果

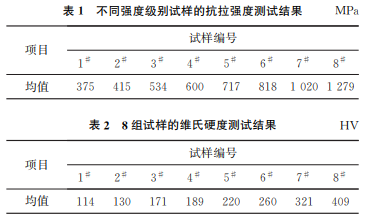

選擇8種不同強度級別的試樣進行熱模擬壓縮 試驗,將其加工成8組小尺寸拉伸試樣,每組測試5 個試樣,取平均值,表1為不同強度級別試樣的抗拉 強度測試結果,可見強度為375~1279MPa,試樣 斷裂位置均在平行段,說明試樣的形狀設計、加工合 理,工字型夾具與試驗機匹配,同軸度較好。

2.2 硬度測試結果

在8組熱模擬壓縮圓餅試樣余料上切取硬度試 樣,經磨樣機磨拋后,在全自動維氏硬度計上進行硬 度測試,設定載荷為49N,保載時間為12s,每個試樣中間區域測試5個點,每個點的間隔為1mm,試 驗結果如表2所示。試樣的硬度為114~409HV, 依次增大,與所選材料的抗拉強度逐漸升高具有較 好的對應關系。

2.3 抗拉強度與維氏硬度的關系

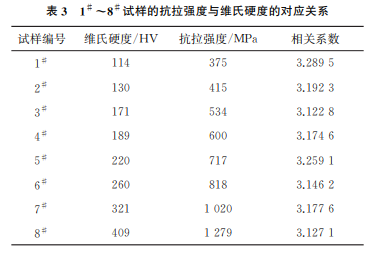

根據式(1),比較1# ~8# 試樣的抗拉強度和維 氏硬度的對應關系,結果如表3所示。

式中:r 為相關系數;Rm 為抗拉強度;HV 為維氏 硬度。

可見,試樣的硬度與抗拉強度呈正比,隨著抗拉 強度的升高,硬度也隨之升高,實測抗拉強度與維氏 硬度的相關系數為3.1228~3.2895。

2.4 驗證試驗

因熱模擬試樣尺寸較小,無法將其加工成標準 拉伸試樣,所以采用其他碳鋼的標準拉伸試樣和小 試樣進行對比試驗,來驗證小試樣測試結果的準 確性。

2.4.1 方案1

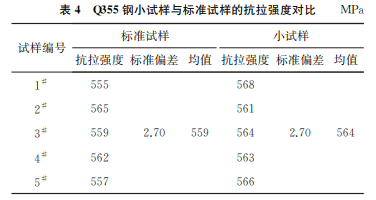

試樣材料為 Q355鋼,厚度為16mm,經過正火 處理,890℃保溫,40min空冷,分別加工成規格為 2mm×1 mm(寬度 × 厚度),中間平行長度為8mm的啞鈴狀小試樣和10mm(直徑)標準試樣, 拉伸試驗時每組測試5個試樣,結果如表4所示。

2.4.2 方案2

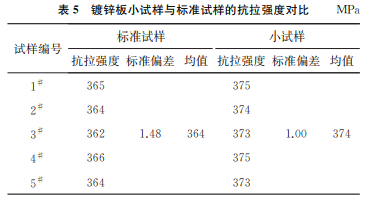

選用厚度為1mm 的鍍鋅板,分別加工成規格 為2mm×1mm(寬度×厚度),中間平行長度為 8mm的啞鈴狀小試樣和規格為12.5mm×1mm (寬度×厚度)的標準試樣進行拉伸試驗,結果如表 5所示。

由表4,5可知:Q355鋼小試樣與標準試樣的抗 拉強度標準偏差均為2.70;鍍鋅板小試樣與標準試 樣的抗拉強度標準偏差分別為1.48和1.00。這表 明小試樣與標準拉伸試樣的試驗結果偏差較小,得 到的抗拉強度基本一致,二者可視為等效。

3 結論

(1)根據圓餅試樣規格設計了小試樣,再通過 自制的工裝夾具與拉伸試驗機連接,解決了圓餅試 樣無法進行拉伸試驗的問題。

(2)維氏硬度與抗拉強度呈正比,隨著抗拉強度 的升高,硬度也隨之升高,實測相關系數為3.1228~ 3.2895。

(3)小試樣和標準試樣的拉伸試驗結果基本一 致,標準偏差均小于3.00,表明小試樣拉伸試驗?zāi)? 較準確地測定出材料的抗拉強度。

參考文獻:

[1] 潘津,吳京東,李慧穎,等.熱模擬試驗機 Gleeble3800在新鋼的典型應用[J].江西冶金,2017,37(1): 34-36,39.

[2] 羅龍,李麗榮,定巍.概述試驗機Gleeble-1500D的熱/ 力模擬技術[J].熱處理技術與裝備,2014,35(1):38- 41.

[3] 李紅衛,彭云,何長紅,等.X60鋼級管線鋼焊接熱影 響區的熱模擬研究[J].鋼管,2008,37(3):18-23.

[4] 龍松朋,周旭東,李漢.由結構鋼 TTT 曲線預測其 CCT曲線[J].河南科技大學學報(自然科學版), 2013,34(4):5-8.

[5] 張鵬飛,楊柱,趙正陽,等.采用 CCT和 TTT曲線預 測感應淬火硬化層組織和硬度[J].金屬熱處理, 2018,43(3):76-81.

[6] 吳曉燕,朱立光,梅國宏,等.DH36高強船板鋼 CCT 曲線及針狀鐵素體形成研究[J].熱加工工藝,2017, 46(24):41-44.

[7] 張樹勛,馮照平,王浩,等.建筑鋼結構用鋼材硬度與 強度之間的關系[J].理化檢驗(物理分冊),2021,57 (6):27-34.

[8] 程孝成,喬亞杰,倪興華.QCr0.5鉻青銅帶布氏、洛 氏、韋氏硬度、強度的對比測試與換算[J].理化檢驗 (物理分冊),2013,49(2):91-94.

[9] 徐海生,韓迎春,張勇.鉻鉬系冷鐓鋼布氏硬度與抗拉 強度相關關系的研究[J].山西冶金,2021,44(6):16- 18,22.

[10] 曹云松,鮑振鑫,陳清.拉伸夾具與試驗機的不同連接 方式探討[J].福建建材,2015(1):20-22,38.

[11] 李建明,農語婷,石麗仙,等.非標準金屬拉伸試樣及 夾具的設計與制備[J].廣西民族大學學報(自然科學 版),2017,23(1):60-63.

[12] 馮建友.板材單向熱拉伸試驗夾具的改進設計與應用 [J].機械工程與自動化,2014(3):87-88.

[13] 王萍.高強螺栓實物拉伸試驗夾具的研制及應用[J]. 工程與試驗,2013,53(3):61-64.
