鋼中淬火金相組織狀態(tài)簡(jiǎn)介

來(lái)源：國(guó)檢檢測(cè) 查看手機(jī)網(wǎng)址

掃一掃!

掃一掃!

瀏覽：- 發(fā)布日期：2020-06-01 14:38:00【大中小】

鋼鐵材料淬火熱處理狀態(tài)下的金相組織，其中一種組織采用兩張圖片者，其放大倍數(shù)分別為100倍（a）和500倍（b）。

（1） 20鋼淬火金相組織，見(jiàn)圖4-35。

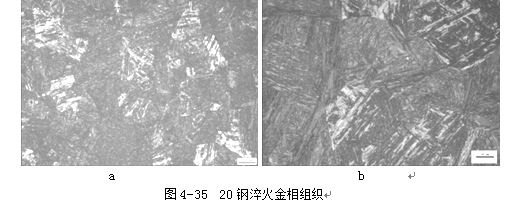

20鋼淬火金屬試驗(yàn)

說(shuō)明：20鋼淬火狀態(tài) 成束的板條狀低碳馬氏體

（2）45鋼淬火金相組織，見(jiàn)圖4-36。

45鋼淬火金相組織

說(shuō)明：45鋼淬火狀態(tài) 中碳馬氏體組織板條狀馬氏體、其板條形態(tài)退化+少量白色殘余奧氏體

（3）T12鋼淬火金相組織，見(jiàn)圖4-37。

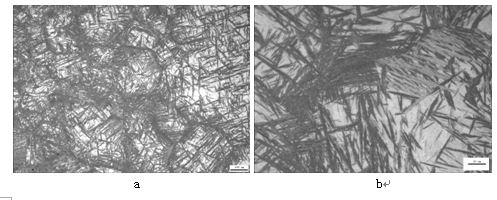

T12鋼退火組織

圖4-37 T12鋼淬火金相組織

說(shuō)明：T12鋼淬火狀態(tài) 深色針狀組織為片狀馬氏體、白色基體為殘余奧氏體

（4） T10高溫淬火金相組織，見(jiàn)圖4-38。

t10高溫淬火金相組織

說(shuō)明：T10鋼高溫淬火狀態(tài) 粗大針狀馬氏體和白色塊狀殘余奧氏體，初形成馬氏體針貫穿奧氏體晶粒，浸蝕呈深色，后形成馬氏體較短，顏色較淺

65Mn鋼不同溫度等溫淬火

（1）65Mn鋼等溫淬火金相組織，見(jiàn)圖4-39。

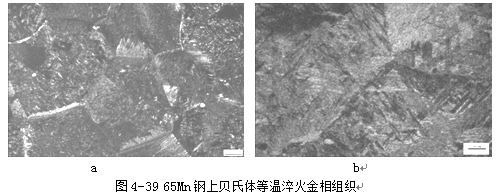

鋼上貝氏體等溫淬火金相組織

說(shuō)明：65Mn鋼上貝氏體等溫淬火狀態(tài) 羽毛狀上貝氏體、基體為索氏體+淬火馬氏體和殘余奧氏體。

(2) 65Mn鋼等溫淬火金相組織，見(jiàn)圖4-40。

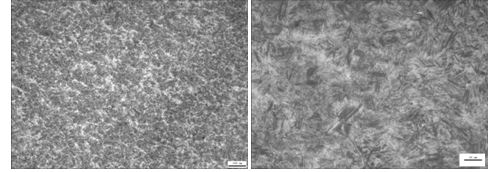

65Mn鋼下貝氏體等溫淬火金相組織

圖4-40 65Mn鋼下貝氏體等溫淬火金相組織

說(shuō)明：65Mn鋼下貝氏體等溫淬火狀態(tài) 黑色針狀為下貝氏體，白色基體為殘余奧氏體和少量馬氏體。

微信關(guān)注圖

【本文標(biāo)簽】：淬火金相組織檢測(cè) 鋼中淬火金相組織檢驗(yàn) 淬火金相介紹
【責(zé)任編輯】：國(guó)檢檢測(cè)版權(quán)所有：轉(zhuǎn)載請(qǐng)注明出處
