緊固件檢測中的壓鉚螺母、漲鉚螺母、拉鉚螺母你還傻傻分不清楚嗎？
鉚螺母屬于緊固件的一個類別，壓鉚螺母、漲鉚螺母、拉鉚螺母都屬于鉚螺母，緊固件檢測時常常會對這幾種鉚螺母的檢測方案弄不清楚。下面我們就來介紹一下緊固件檢測中鉚螺母檢測的相關知識。
一、鉚螺母分類
1.壓鉚螺母
壓鉚就是指在鉚接過程中，在外界壓力下，壓鉚件使基體材料發生塑性變形，而擠入鉚裝螺釘、螺母結構中特設的預制槽內，從而實現兩個零件的可靠連接的方式。采用此種鉚接形式實現與基材的連接的，通常要求鉚接零件的硬度要大于基材的硬度，有壓鉚螺母的鈑金零件盡可能不采用不銹鋼。壓鉚螺母的壓接過程如圖1-1

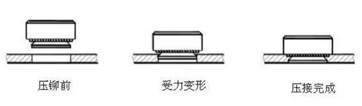

圖1-1壓鉚螺母壓接過程
2.漲鉚螺母
漲鉚就是指在鉚接過程中，鉚裝螺釘或螺母的部分材料在外力作用下發生塑性變形，與基體材料形成緊配合，從而實現兩個零件的可靠連接的方式。漲鉚工藝比較簡單，連接強度較低，通常用在對緊固件高度有限制，且承受扭距不大的情況。壓接過程如圖2-1

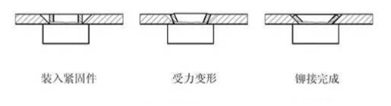

圖2-1漲鉚螺母壓接過程
3.拉鉚螺母
拉鉚是指在鉚接過程中，鉚接件在外界拉力的作用下，發生塑性變形，其變形的位置通常在專門設計的部位，靠變形部位夾緊基材來實現可靠的連接。常用的拉鉚螺母就是采用此種鉚接型式實現與基材的連接的。拉鉚使用專用的鉚槍進行鉚接，多用在安裝空間較小，無法使用通用鉚接工裝的情況，例如封閉的管材。壓接過程如圖3-1

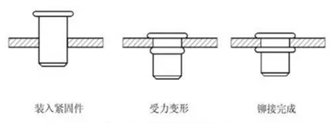

圖3-1拉鉚螺母壓接過程
依據國家標準GB/T17880.6（鉚螺母技術條件），鉚螺母機械性能檢測項目為保證載荷、頭部接合強度、剪切強度、破壞扭矩和轉動扭矩。除保證載荷外，其他檢測項目均需壓接后檢測。
1.國家標準規定的鉚螺母檢測
GB/T17880系列規定的平頭、沉頭、小沉頭、平頭六角鉚螺母，均應依據標準要求設計加工鉚裝板來輔助完成規定的檢測項目，鉚裝板加工主要控制鉚裝板的厚度、孔徑和硬度。
2.非標鉚螺母的檢測
對于沒有國家標準規定的鉚螺母，即為非標緊固件。對于此類鉚螺母，需要客戶提供相關的產品圖紙，技術規范。以此得到鉚裝板的厚度、孔徑、硬度要求。并依據國家標準或客戶要求進行檢測。必要時可由客戶鉚接，由檢測機構按送樣狀態檢測。
