熱處理螺栓斷口形貌金相分析
（1）GH141高溫合金螺栓早期斷裂斷口形貌
螺栓熱處理之后進(jìn)行拉力試驗(yàn)時(shí)發(fā)生早期斷裂，試驗(yàn)不合格。電鏡掃描斷口有沿晶斷裂與二次裂紋，晶界平直，晶界加寬，晶界有脆性相析出，使螺栓早期斷裂，見(jiàn)圖9-87、圖9-88、圖9-89、圖9-90和圖9-91。
圖9-87斷口的宏觀電鏡組織

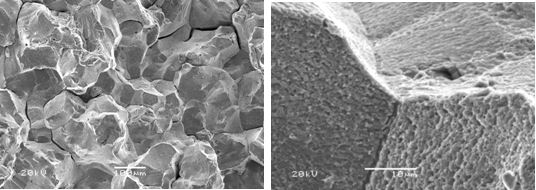

圖9-88 沿晶斷口與二次裂紋形貌 圖9-89 （圖9-88）局部放大

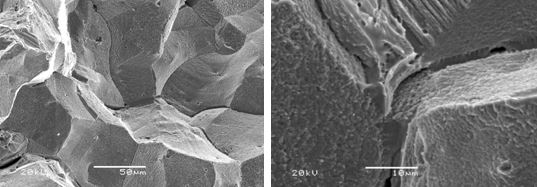

圖9-90沿晶斷口與二次裂紋形貌 圖9-91（圖9-90）局部放大
（2） GH141高溫合金螺栓沿晶開(kāi)裂斷口的形貌
螺栓斷裂斷口呈沿晶開(kāi)裂特征，原因是熱處理操作不當(dāng)，使螺栓在時(shí)效時(shí)晶界析出脆性相，弱化了晶界，造成螺栓在應(yīng)力作用下沿晶開(kāi)裂，見(jiàn)圖9-92和9-93。

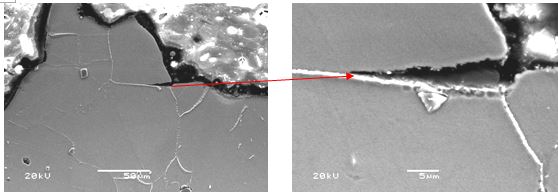

圖9-92 螺栓沿晶開(kāi)裂的形貌 圖9-93 沿晶開(kāi)裂放大
下一篇：緊固件材料加工不當(dāng)缺陷分析
上一篇：緊固件夾雜缺陷金相分析
“推薦閱讀”
- 分享：汽輪機(jī)高溫螺栓斷裂原因
- 分享：船舶用帶銅襯套通艙管件焊接開(kāi)裂原因
- 分享：連桿螺栓斷裂原因
- 分享：10.9級(jí)M36風(fēng)電螺栓用鋼的低溫沖擊性能研究現(xiàn)狀
- 分享：車(chē)用六角頭螺栓斷裂原因
- 分享：４０Cr鋼緊固螺栓斷裂原因分析
- 分享：1000 MW核電機(jī)組主蒸汽隔離閥基板塊螺栓裂紋分析
- 國(guó)檢檢測(cè) | 通過(guò)Nadcap體系材料測(cè)試實(shí)驗(yàn)室擴(kuò)項(xiàng)及監(jiān)督現(xiàn)場(chǎng)評(píng)審
- 緊固件典型失效形式及案例解析 | 過(guò)載斷裂（上）
- 分享：15-15Ti奧氏體不銹鋼的蠕變性能
【本文標(biāo)簽】：熱處理螺栓斷口金相形貌分析 斷口金相形貌檢測(cè) 金相形貌檢驗(yàn)
【責(zé)任編輯】：國(guó)檢檢測(cè)版權(quán)所有：轉(zhuǎn)載請(qǐng)注明出處
【責(zé)任編輯】：國(guó)檢檢測(cè)版權(quán)所有：轉(zhuǎn)載請(qǐng)注明出處
浙公網(wǎng)安備 33042402000106號(hào)
